該實驗臺性價比高，生產批量較大。主要用于機械原理、機械設計和機械創新設計等課程開設機構拼裝及仿真,機構組合創新等實驗，是構建開放性創新型實驗室的重要設備之一。

主要技術特點
1．該實驗臺可對學生進行機構運動創新設計的兩次訓練，第一次是虛擬實驗：在三維零件庫中選擇零件，裝配成所構思的機構，再進行機構的運動仿真，然后拆卸成爆炸圖；
第二次是在零件存放柜中選擇零件，然后在機架上裝配出所構思的機構，用帶傳動聯接電機，開啟電源，讓機構運動，觀察機構運動的運轉特征。由于先進行了虛擬訓練，
所以能節省實物裝配用時，可安排四組學生同時實驗。

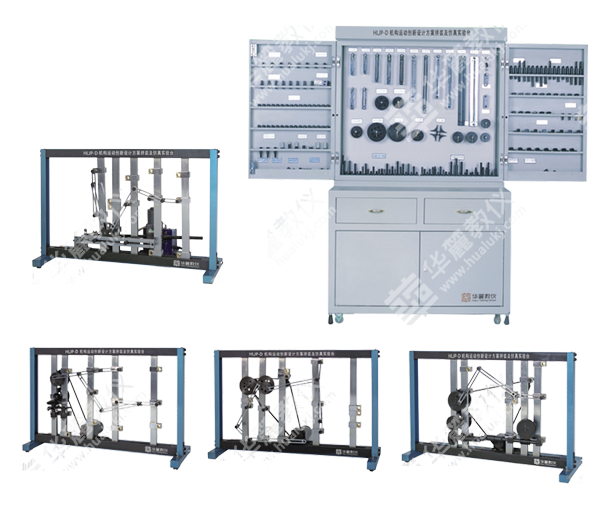

2．該實驗臺主要由四個機架和一個零件存放柜組成，其中三個機架上配交流帶減速器電機，一臺配直線電機。零件存放柜內配備有各種基本桿組、回轉副、移動副、凸輪、槽輪、齒輪、齒條以及復合鉸鏈等基本構件和聯接件等共計70種700多個。
3．零件存放柜設計精巧，外形美觀大方，各種類各規格的構件分門別類地存放在柜內，品種數量一目了然，便于學生實驗操作和教師的管理。
4．連桿等桿件可方便地進行大范圍尺寸調整，方便機構組合拼裝；復合鉸鏈接頭構思新穎，可避免不同平面之間構件發生干涉；帶傳動的張緊裝置，使傳動更平穩。
5．所有零件選用優質鋼材制造，連桿等構件經平磨加工，表面鍍鉻，其余零件經表面發黑處理，防銹效果好。

實驗項目：
1．平面機構組成原理的拼裝設計實驗。
2．平面機構創新設計的拼裝設計實驗。
3．課程設計、畢業設計中進行機構系統方案設計的拼裝實驗。
4．本實驗臺推薦拼裝的實驗項目有35種（平面機構23種，另配空間機構12種(選配）)，此外，還可由學生自行創意設計拼裝組合機構上百種。

虛擬仿真軟件的功能特點：
該實驗臺配備了由我公司與知名高校聯合研發的平面及空間機構三維虛擬仿真軟件：
1．該軟件建有三維零件庫及零件功能和應用的文字說明；具有機構拼裝順序正誤的判斷功能。
2．能完成35種平面及空間機構運動的三維動畫演示。
3．能完成35種平面及空間機構的裝配訓練,并給出機構組件正確裝配的順序清單，供給學生上機實踐操作用。
4．能自動完成35種平面及空間機構的裝配和拆卸分解過程爆炸演示。

主要配置及技術參數
◎ 實驗臺機架數量:    4臺/套   外形尺寸1000×350×650㎜；
◎ 帶減速器交流電機: 3個    P=90W   輸出轉速    n=10r/min；
◎ 帶直線減速器的單相交流電機:  1個   P=25W  工作行程L=500㎜  輸出速度10㎜/s；
◎?qū)Ｓ锰摂M軟件光盤 1張；
◎零件存放柜  1個/套   外形尺寸:1000×450×1660㎜。
