機械設計課程設計掛圖（23幅）
掛圖：A0 （長1189mm 寬841mm） A1 （長841mm 寬594mm）
裝飾鏡框：A0 （長1230mm 寬890mm） A1 （長890mm 寬640mm）
鏡框材質：鏡框采用木質，刷暗紅漆。 背板：木壓制高密度板。 前板：亞克力塑料板。
|
序號 |
機械課程設計教學掛圖名稱 |
|
1 |
減速器的主要類型 |
|
2 |

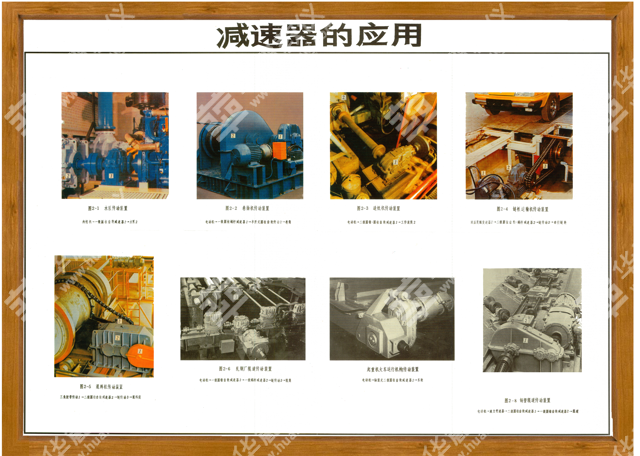

減速器的應用 |
|
3 |
傳動方案選擇示例 |
|
4 |
設計作業示例一（圓錐—圓柱齒輪減速器裝配圖） |
|
5 |
作業示例一的零件圖和計算書 |
|
6 |
設計作業示例二（軸裝式二級圓柱齒輪減速器裝配圖） |
|
7 |
作業示例二的零件圖和計算書 |
|
8 |
裝配圖設計的第一、二、三階段 |
|
9 |
裝配圖設計的第四階段 |
|
10 |
不符合機械制圖的典型錯誤 |
|
11 |
鑄造工藝性不良的設計 |
|
12 |
機械加工工藝性不良的設計（一） |
|
13 |
機械加工工藝性不良的設計（二） |
|
14 |
裝配工藝性不良的設計（一） |
|
15 |
裝配工藝性不良的設計（二） |
|
16 |
潤滑和密封不恰當?shù)脑O(shè)計 |
|
17 |
結構不合理的設計 |
|
18 |
零件圖上的標注錯誤 |
|
19 |
軸的主要加工過程 |
|
20 |
齒輪的主要加工過程 |
|
21 |
減速器機體的主要加工過程 |
|
22 |
綜合錯誤示例 |
|
23 |
綜合錯誤示例的改正 |
