該實驗儀用于測定漸開線齒輪及其嚙合參數，驗證“齒輪機構及其設計”一章中的基本內容。是機械原理實驗室的基本設備之一。
實驗項目內容：
1. 漸開線直齒圓柱齒輪參數的測定。
2. 漸開線齒輪嚙合傳動演示及其重合度測定。
3. 變位齒輪傳動類型及嚙合參數的測定。
主要技術特點：
1. 不但能測單個漸開線齒輪的幾何參數，還能測嚙合齒輪的嚙合參數，如重合度、中心距變動系數等。
2. 被測齒輪中包括標準齒輪、正變位齒輪、負變位齒輪；根切齒輪和不根切齒輪；標準壓力角（α=20°）齒輪和小壓力角（α=15°）齒輪；正常齒制齒輪和短齒制齒輪。標準齒輪傳動、高度變位齒輪傳動（等變位）、角度變位齒輪傳動（不等變位，即正傳動和負傳動）。

主要配置及技術參數：

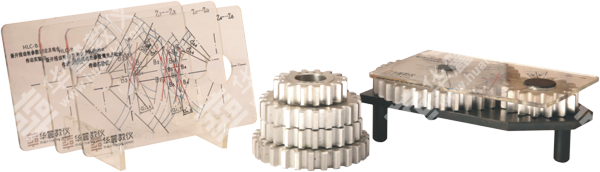

1. 待測齒輪  6個，m=4㎜  z=35、16、15、27、23、22  α=20°、15°；
2. 支承臺板  1個；                        3. 透明嚙合線刻度板 4塊；
4. 游標卡尺 1把 量程0～200㎜ ；     5. 外形尺寸220×150×75㎜。
